Prodotti / Impiantistica / PVC

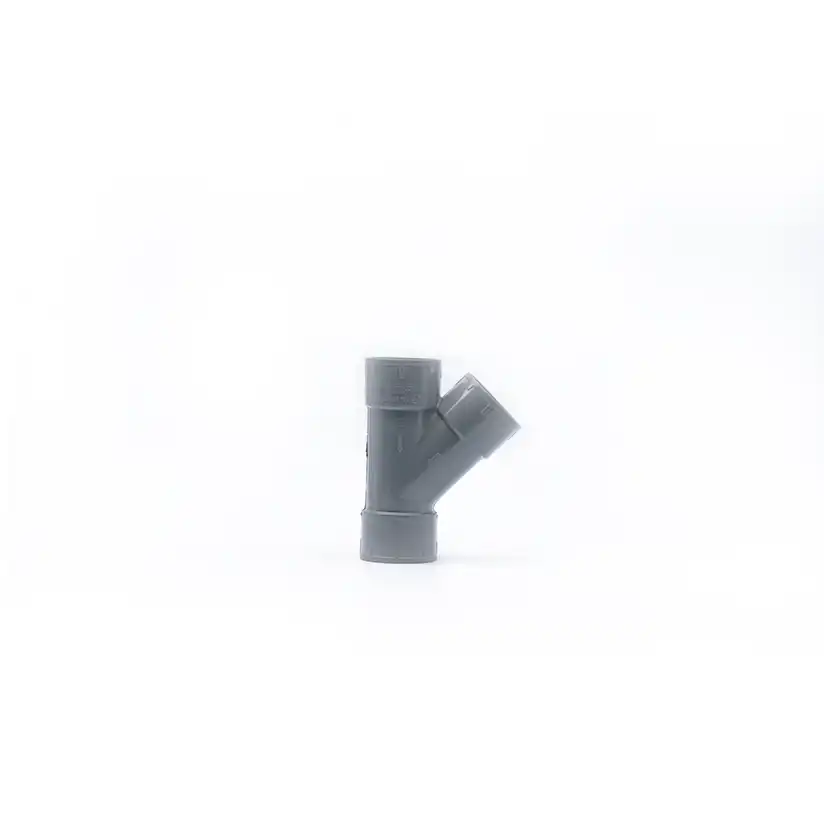

Immagine principale del prodotto

Derivazioni FF in PVC

Art. 4050.1 - Ø 50 mm MF

Art. 4063.1 - Ø 63 mm MF

Art. 4080.1 - Ø 80 mm MF

Art. 4010.1 - Ø 100 mm MF

Derivazioni FF a 45° in PVC rigido per realizzare diramazioni orizzontali o verticali nella rete tubiera. Innesto femmina-femmina, saldatura a freddo con adesivo Sistem Air. Affidabilità e flusso ottimale.

Plus
  • Ideali per montanti e diramazioni orizzontali
  • Indicazione ➜ per il corretto verso d’installazione
  • Saldatura a freddo con adesivo professionale
  • Certificate UNI EN
Dati tecnici Acquista

Tabella di scelta e dati tecnici

Di seguito sono riportate le versioni disponibili di Derivazioni FF in PVC. Per le caratteristiche complete, si consiglia di far riferimento alla scheda tecnica.

Art.ØSpessoreMaterialeNormativa di rif.
4050.150mm2,2mmPVC non plastificato-
4063.163mm3mmPVC non plastificatoUNI EN 1329-1:2021
4080.180mm3mmPVC non plastificatoUNI EN 1329-1:2021

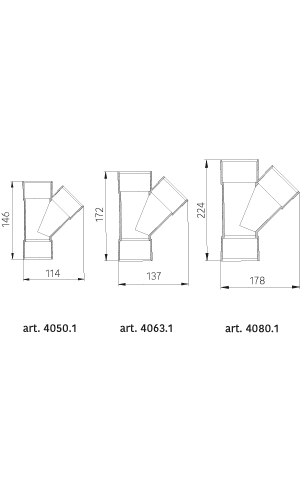

Vista frontale

Caratteristiche di Derivazioni FF in PVC

Le derivazioni FF in PVC a 45° sono raccordi progettati per creare diramazioni nella rete tubiera degli impianti aspirapolvere centralizzati. Con attacco femmina-femmina, consentono di raccordare due elementi maschio, come tubi o altri raccordi, permettendo lo sviluppo della linea sia in orizzontale che in verticale.

Come per ogni diramazione, è fondamentale rispettare il senso di aspirazione indicato sul raccordo dal simbolo ➜ per garantire la corretta direzione del flusso d’aria.

Il numero di derivazioni totali da installare in un impianto aspirapolvere centralizzato corrisponde sempre a una in meno rispetto ai punti presa (es. 5 prese aspiranti = 4 derivazioni).

L’unione tra raccordi deve essere eseguita tramite saldatura a freddo con collante Sistem Air, assicurando stabilità, tenuta e durata nel tempo. L’utilizzo esclusivo di componenti impiantistici dedicati salvaguarda le performance dell’impianto e ne mantiene la garanzia.

A catalogo, sono disponibili anche le derivazioni con attacco MF.

Le qualità uniche di Derivazioni FF in PVC

Approfondimento immagine 1

Posa corretta e direzione del flusso: un aspetto fondamentale

Installare le derivazioni FF rispettando il senso di aspirazione indicato dal simbolo ➜ è indispensabile.

La posa errata compromette il funzionamento dell’intero impianto.
